Gruppo antincendio a norme UNI EN12845 e UNI 10779

ModelloFFB M D21 3PF-S 32-200-200/6,8D+0,9P

Composizione

2 motopompa di alimentazione principale in AISI 304 ad asse orizzontale con accoppiamento motore pompa mediante giunto elastico spaziatore

Modello motore diesel

15LD440 LOMBARDINI

Raffreddamento

ARIA

Potenza

6,8 KW

RPM

3000 g/min

1 elettropompa di compensazione, modello pompa:

Modello pompa

COMPACT A/12

Potenza

0,9 KW

RPM

2900 g/min

2 collettori di mandata elettrosaldato pn16 DN65 con stacco G1"1/2 per eventuale kit di prova portata

Modello pompa

COMPACT A/12

Potenza

0,9 KW

RPM

2900 g/min

3 circuiti portamanometri

2 detentori G. 1/2" per ricircolo elettropompe di alimentazione

2 valvole a sfera lucchettabile in mandata PN25 G1"1/2 con finecorsa di segnalazione per indicare se parzialmente chiusa

2 valvole a clapet filettata tenuta in gomma con riduzione concentrica G1"1/4xG1"1/2 PN16 e attacco per adescamento G1"

Curve

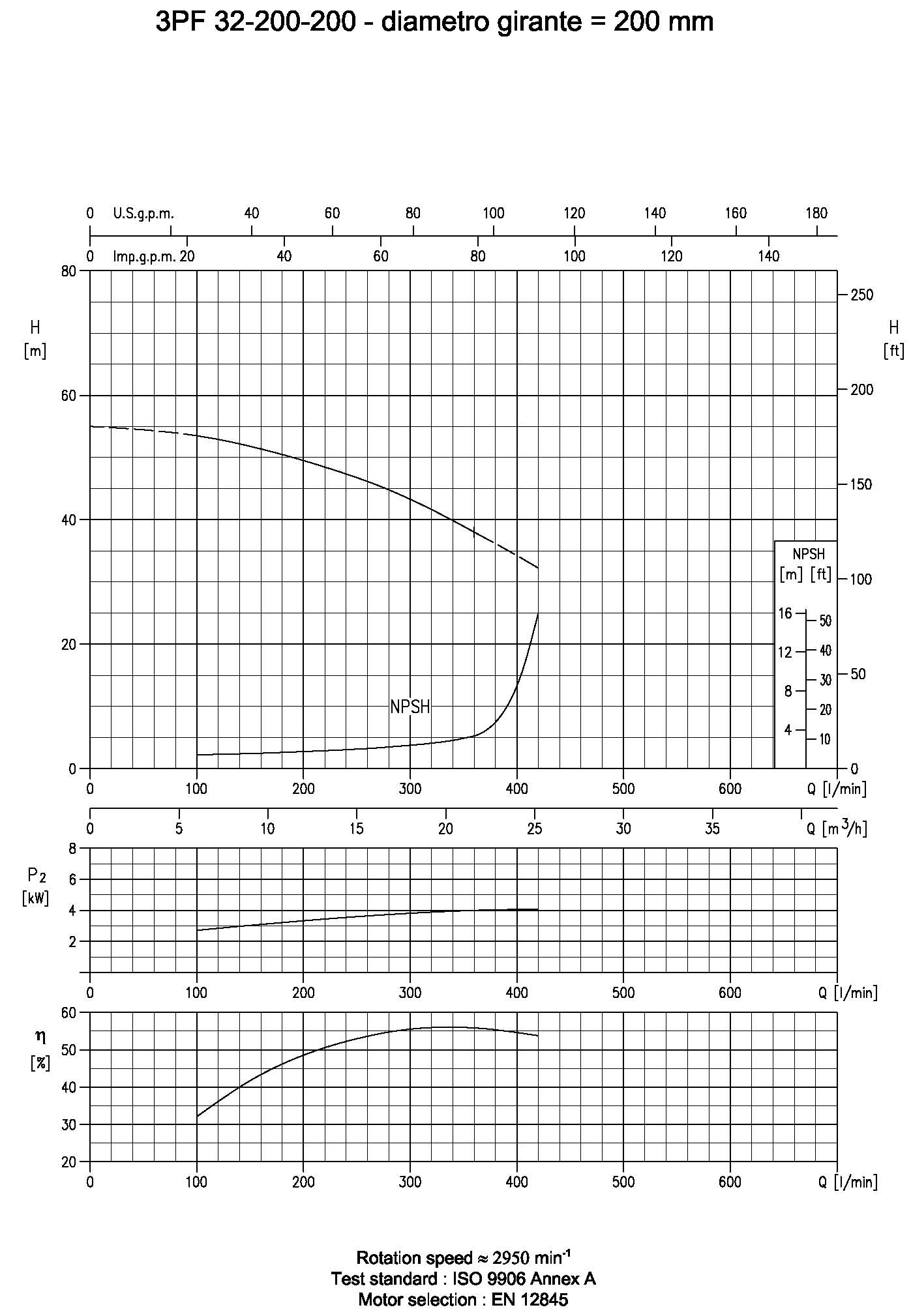

Curve pompe principali: 3PF 32-200-200

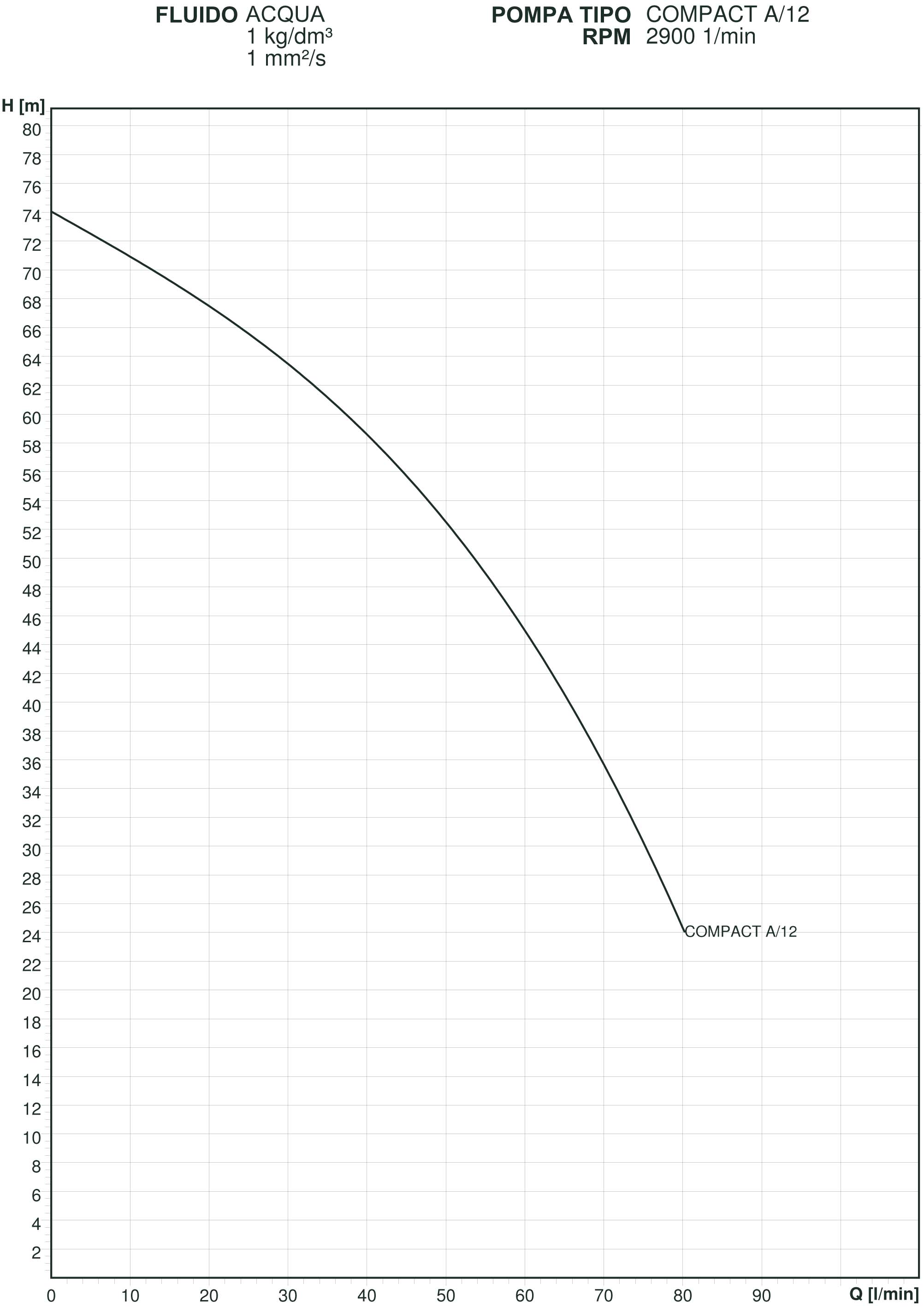

Curve pompa compensazione: COMPACT A/12

Dimensioni

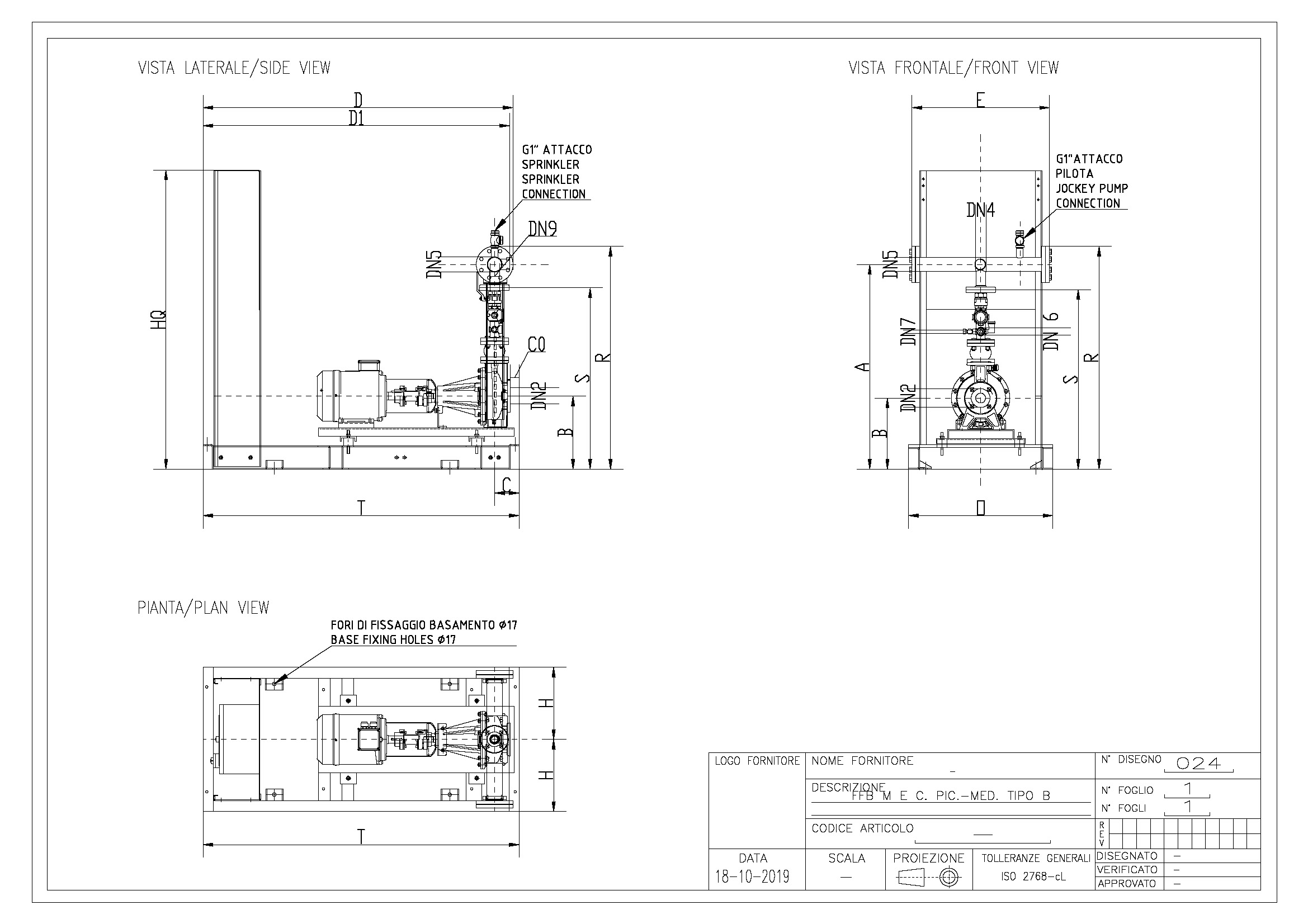

Dimensioni modulo pompa elettrica: FFB M D 3PF-S 32-200-200/5,5

TIPO

A

B

C

C0

D

D1

E

H

DN2

DN4

DN5

DN6

DN7

DN9

R

S

HQ

O

T

B

1066

371

125

45

1568

1543

704

365

DN50

G1"1/2

DN65

G1"

G1/2"

DN40

1159

946

1515

730

1600

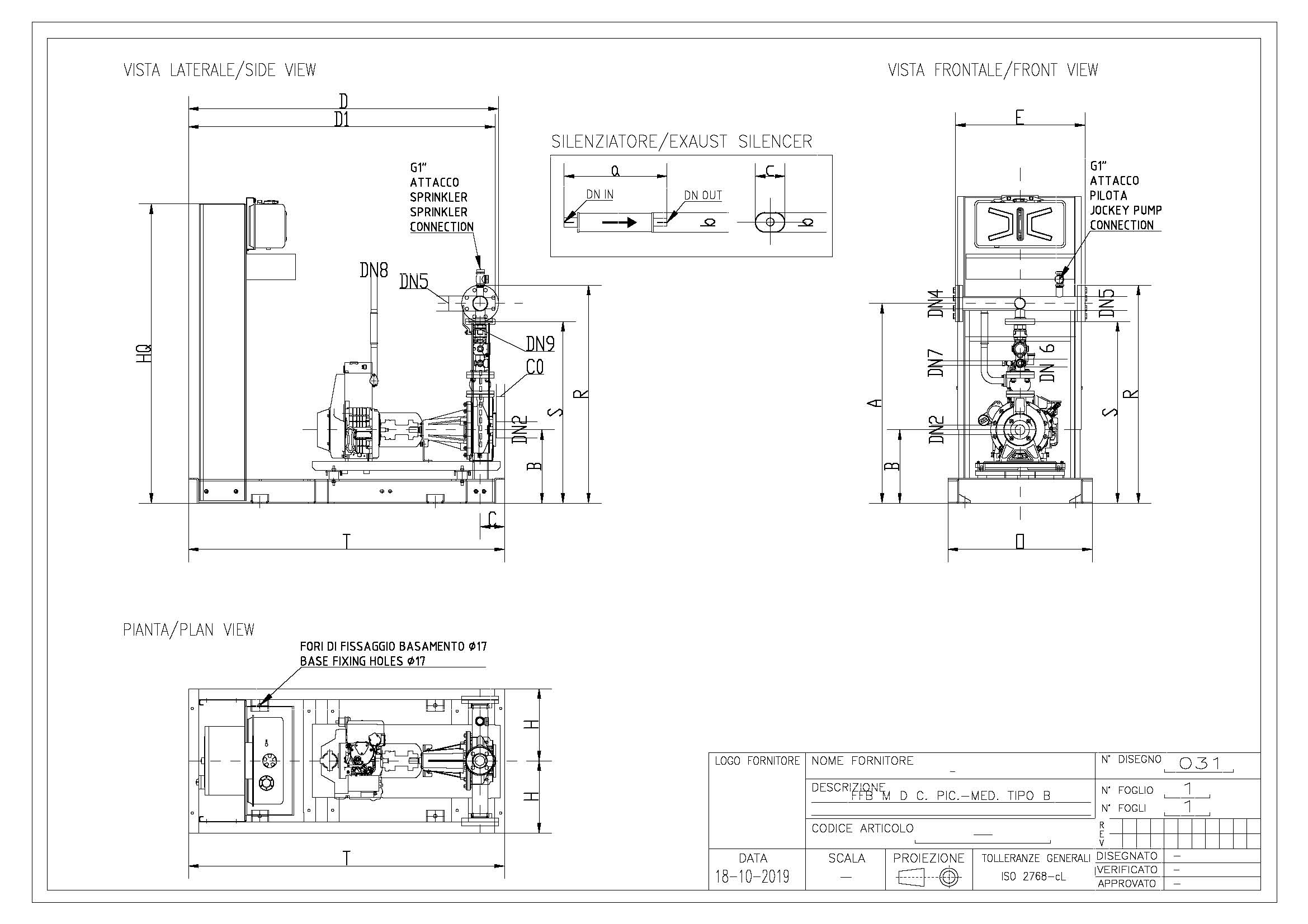

Dimensioni modulo pompa diesel: FFB M D 3PF-S 32-200-200/6,8

TIPO

A

B

C

C0

D

D1

E

H

DN2

DN4

DN5

DN6

DN7

DN9

R

S

HQ

O

T

B

1066

371

125

45

1568

1543

704

365

DN50

G1"1/2

DN65

G1"

G1/2"

G1"1/4

440

110

160

G1"1/4

G1"1/4

DN40

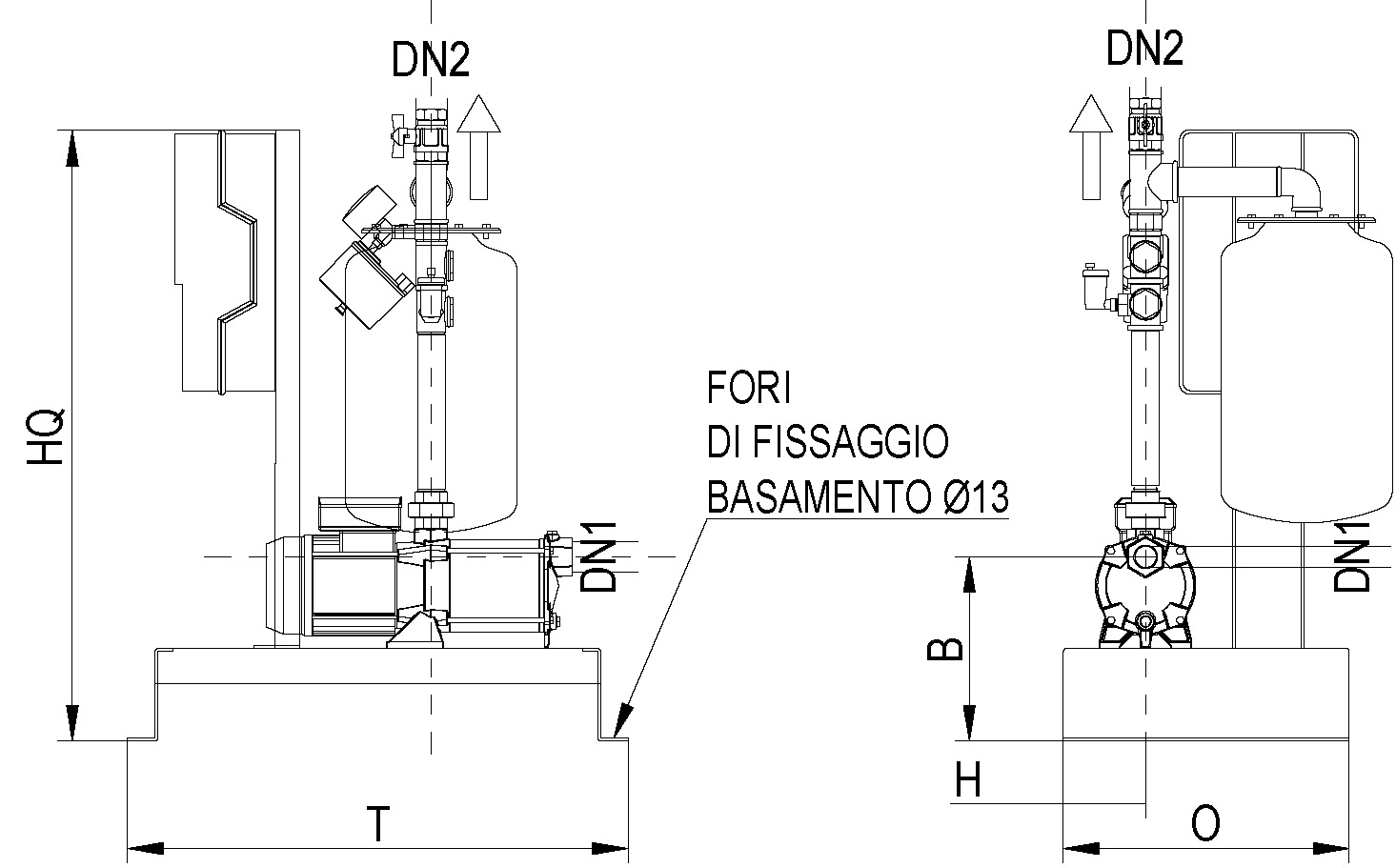

Dimensioni modulo pompa di compensazione: FFB M J 3PF-S 32-200-200/0,9

B

H

DN1

DN2

HQ

O

T

257

115

1?

G1"

855

400

700

Accessori

1

N. 1 vaso di espansione 20l 16b

2

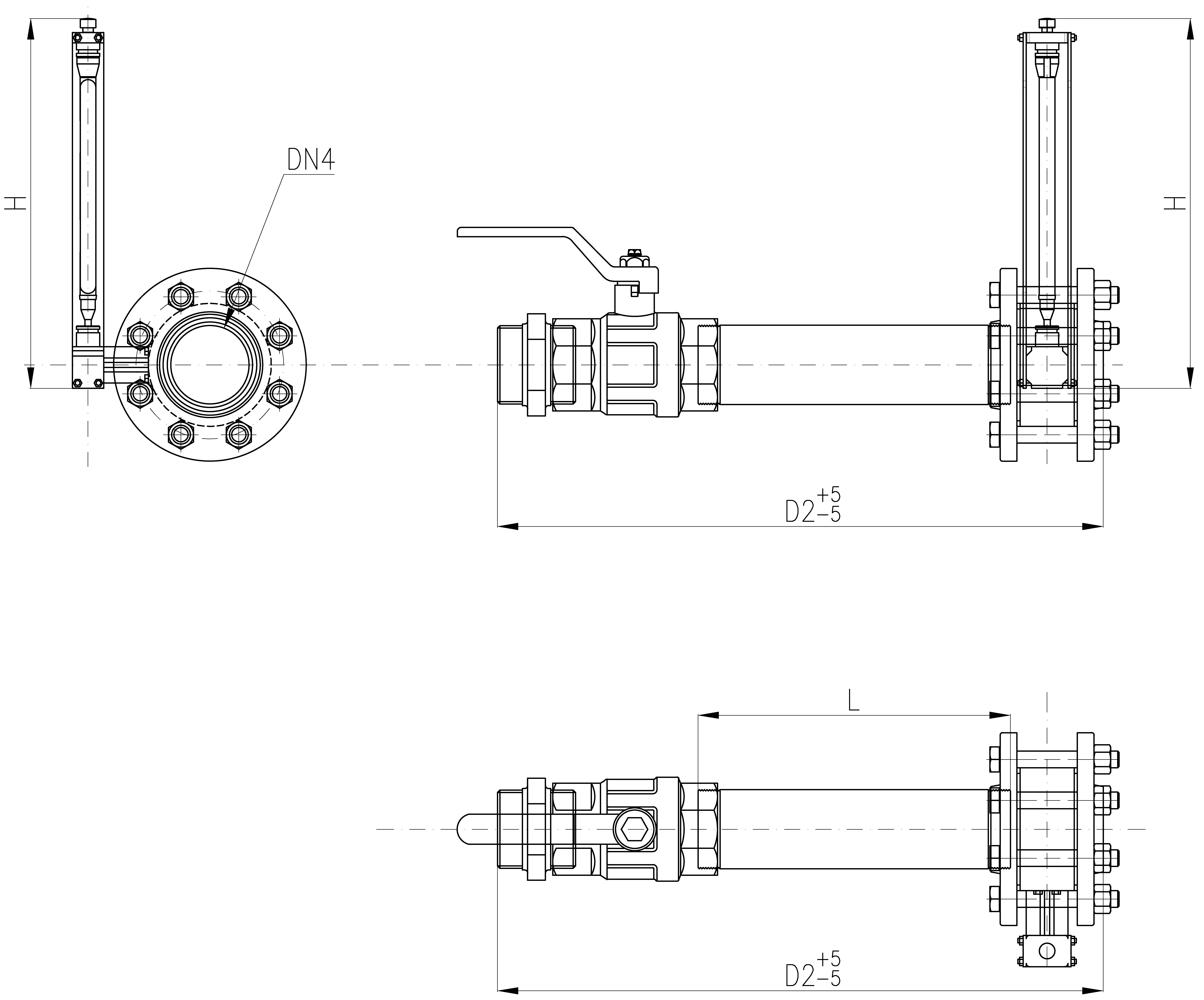

N. 1 kit di prova di portata: DN40 P8-55Mc/H FFBD

KIT FILETTATO (POMPA 32-40-50)

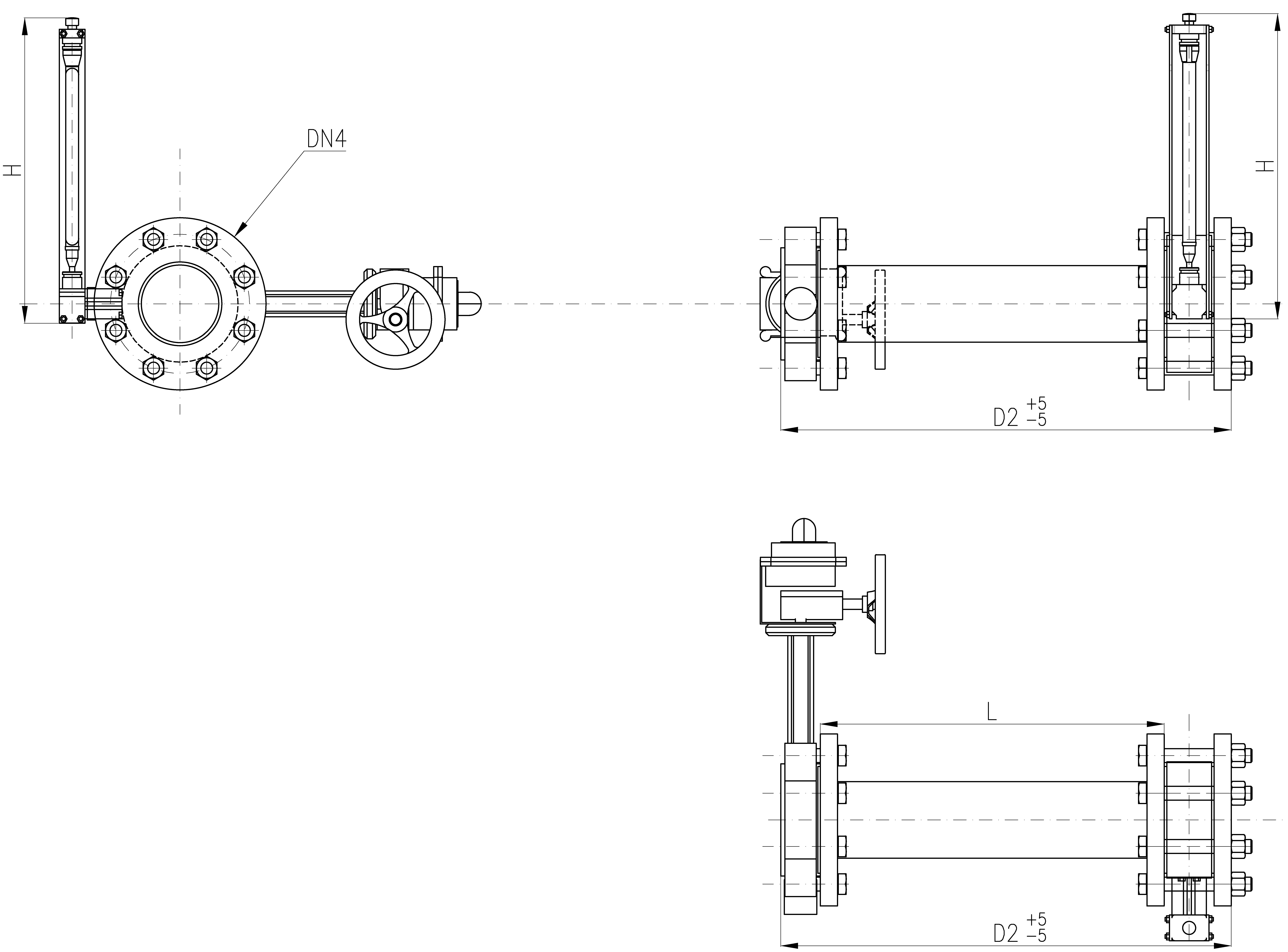

KIT FLANGIATO (40-50-65-80-100-125-150)

Modello Kit Prova

DN4

H

D2

L

DN40 3_22MC-H

G1”1/2

355

362

200

DN40 5_40MC-H

G1”1/2

355

362

200

DN40 8_55MC-H

G1”1/2

355

362

200

DN50 9_65MC-H

G2”

355

434

250

DN50 14_90MC-H

G2”

355

434

250

DN65 15_100MC-H

G2”1/2

355

582

300

DN65 20_140MC-H

G2”1/2

355

582

300

DN80 20_150MC-H

DN80

355

524

400

DN80 25_200MC

DN80

355

524

400

DN100 40_280MC-H

DN100

355

632

500

DN125 60_400MC-H

DN125

355

762

625

DN150 90_600MC-H

DN150

355

888

750

DN200 1000MC-H

DN200

355

1146

1000

3

N.1 pannello remoto serie NFE per locale presidiato

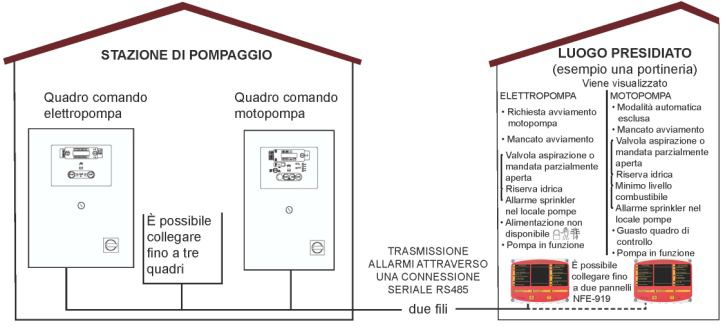

MONITORAGGIO DI ALLARME E SEGNALAZIONE ANTINCENDIO CON PANNELLO TIPO NFE-919 l sistema di monitoraggio semplificato utilizza il quadro comando motopompa o elettropompa antincendio e un pannello di allarme e segnalazione antincendio, le due apparecchiature comunicano fra di loro tramite una connessione seriale RS485 (due fili)

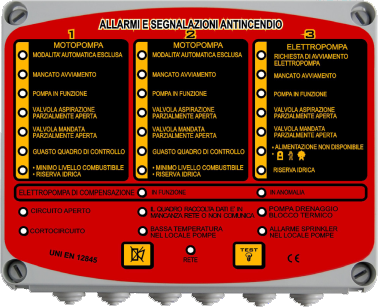

COMPOSIZIONE DEL PANNELLO • Segnalazioni utili per il monitoraggio dell’impianto • ALLARME ACUSTICO viene attivato ad intermittenza per l’intervento di un allarme. • Segnalazioni luminose acustiche mantenute attive in assenza di alimentazione di rete. • Batteria e caricabatteria automatico interno. • Pulsanti di: tacitazione allarme acustico;prova led • È possibile collegare fino a due pannelli di allarme. TIPO NFE-919

DATI TECNICI • Alimentazione:230±10%-50/60Hz • Limiti di temperatura:10°C+50°C • Grado di protezioneIP54 • Livello di potenza sonora:75dBA a 30 cm • Norme di riferimento:CEI 17-13/1,EN60439-1, ESEMPIO DI COLLEGAMENTO

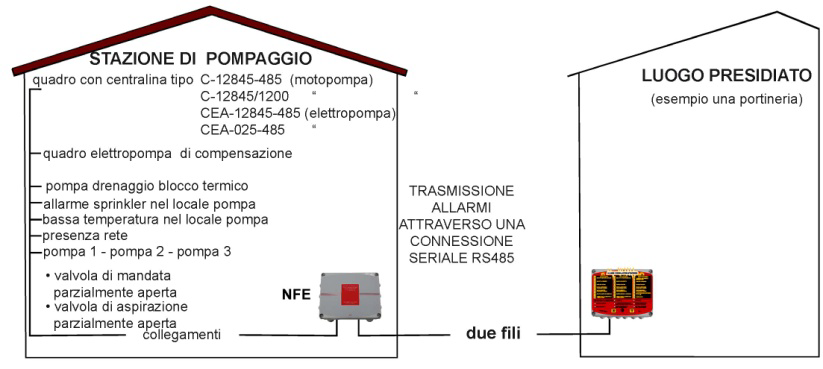

MONITORAGGIO DI ALLARME E SEGNALAZIONE ANTINCENDIO CON QUADRO DI RACCOLTA DATI TIPO NFE-920 E PANNELLO TIPO NFE-921 l sistema di monitoraggio composto da un quadro TIPO NFE-920 di raccolta dati della stazione di pompaggio ed un panello di allarme e segnalazione antincendio TIPO NFE-921 le due apparecchiature comunicano fra di loro tramite una connessione seriale RS485 (due fili).

Quadro di raccolta dati della stazione di pompaggio

QUADRO TIPO NFE-920

Pannello di allarme e segnalazione antincendio

TIPO NFE-921

Vengono raccolti i dati delle centraline C-12845-485 C-12845-1200 (motopompa). CEA-12845-485 CEA-025-485 (elettropompa). È possibile collegare fino a tre centraline (tre pompe).Gli altri componenti da montare devono essere dotati di un contatto pulito da collegare al quadro raccolta dati. L’APPARECCHIATURA (quadro NFE oppure lascheda SEA) POSTA IN UNA POSIZIONE ACCESSIBILE NELLA STAZIONE ANTINCENDIO trasmette i dati al PANNELLO DI ALLARMI E SEGNALAZIONI ANTINCENDIO.

COMPOSIZIONE DEL PANNELLO

• Segnalazioni utili per il monitoraggio dell’impianto • ALLARME ACUSTICO viene attivato ad intermittenza per l’intervento di un allarme. • Segnalazioni luminose acustiche mantenute attive in assenza di alimentazione di rete. • Batteria e caricabatteria automatico interno. Pulsanti di: tacitazione allarme acustico;prova led

TIPO NFE-921

DATI TECNICI

• Alimentazione:230±10%-50/60Hz • Limiti di temperatura:10°C+50°C • Grado di protezioneIP54 • Livello di potenza sonora:75dBA a 30 cm • Norme di riferimento:CEI 17-13/1,EN60439-1

4

(VS) PER VERSIONE SOTTOBATTENTE:

N.1 RIDUZIONE ECCENTRICA PN16 DN50XDN65=DN: DN50xDN65

RIDUZIONE ECCENTRICA PN16

DN2

DN3

B2

DN50xDN65

DN50

DN65

8

180

DN50xDN80

DN50

DN80

15

185

DN50xDN100

DN50

DN100

27

197

DN65xDN80

DN65

DN80

7

185

DN65xDN100

DN65

DN100

19

197

DN65xDN125

DN65

DN125

32

216

DN65xDN150

DN65

DN150

46

300

DN80xDN125

DN80

DN125

26

182

DN80xDN150

DN80

DN150

40

265

DN80xDN200

DN80

DN200

65

405

DN100xDN150

DN100

DN150

27

195

DN100xDN200

DN100

DN200

53

335

DN100xDN250

DN100

DN250

80

465

DN125xDN150

DN125

DN150

15

247

DN125xDN200

DN125

DN200

40

270

DN125xDN250

DN125

DN125

67

420

TDN125xDN300

DN125

DN125

92

560

DN150xDN250

DN150

DN150

53

340

DN150xDN300

DN150

DN300

78

485

DN150xDN350

DN150

DN350

94

575

DN150xDN400

DN150

DN400

119

720

DN200xDN300

DN200

DN300

53

350

DN200xDN350

DN200

DN350

69

440

DN200xDN400

DN200

DN400

94

580

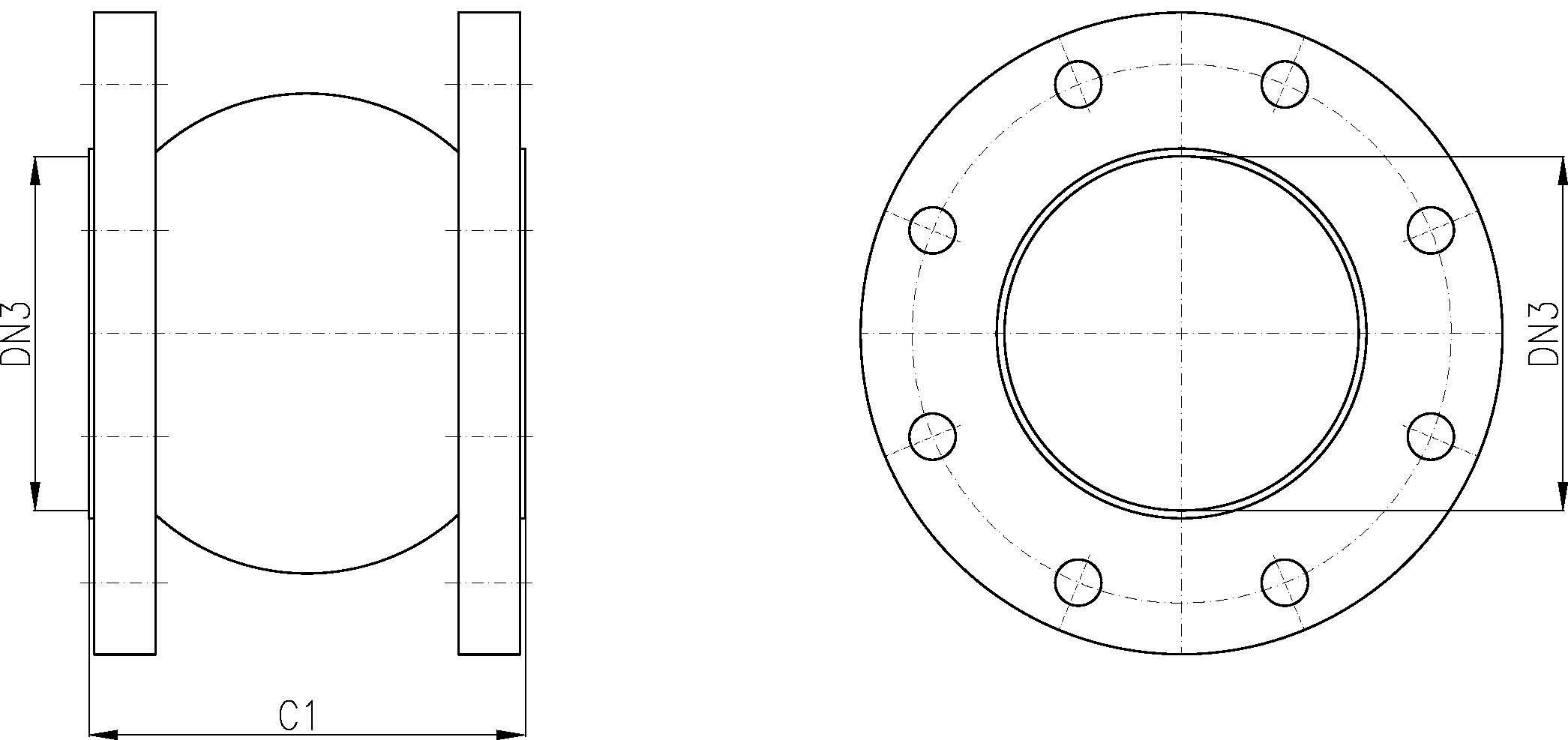

N.1 GIUNTO ANTIVIBRANTE FLANG. PN16 DN 65= 65

GIUNTO ANTIVIBRANTE PN16

DN3

C1

DN50

DN50

105

DN65

DN65

115

DN80

DN80

130

DN100

DN100

135

DN125

DN125

170

DN150

DN150

180

DN200

DN200

205

DN250

DN250

240

DN300

DN300

260

DN350

DN350

265

DN400

DN400

265

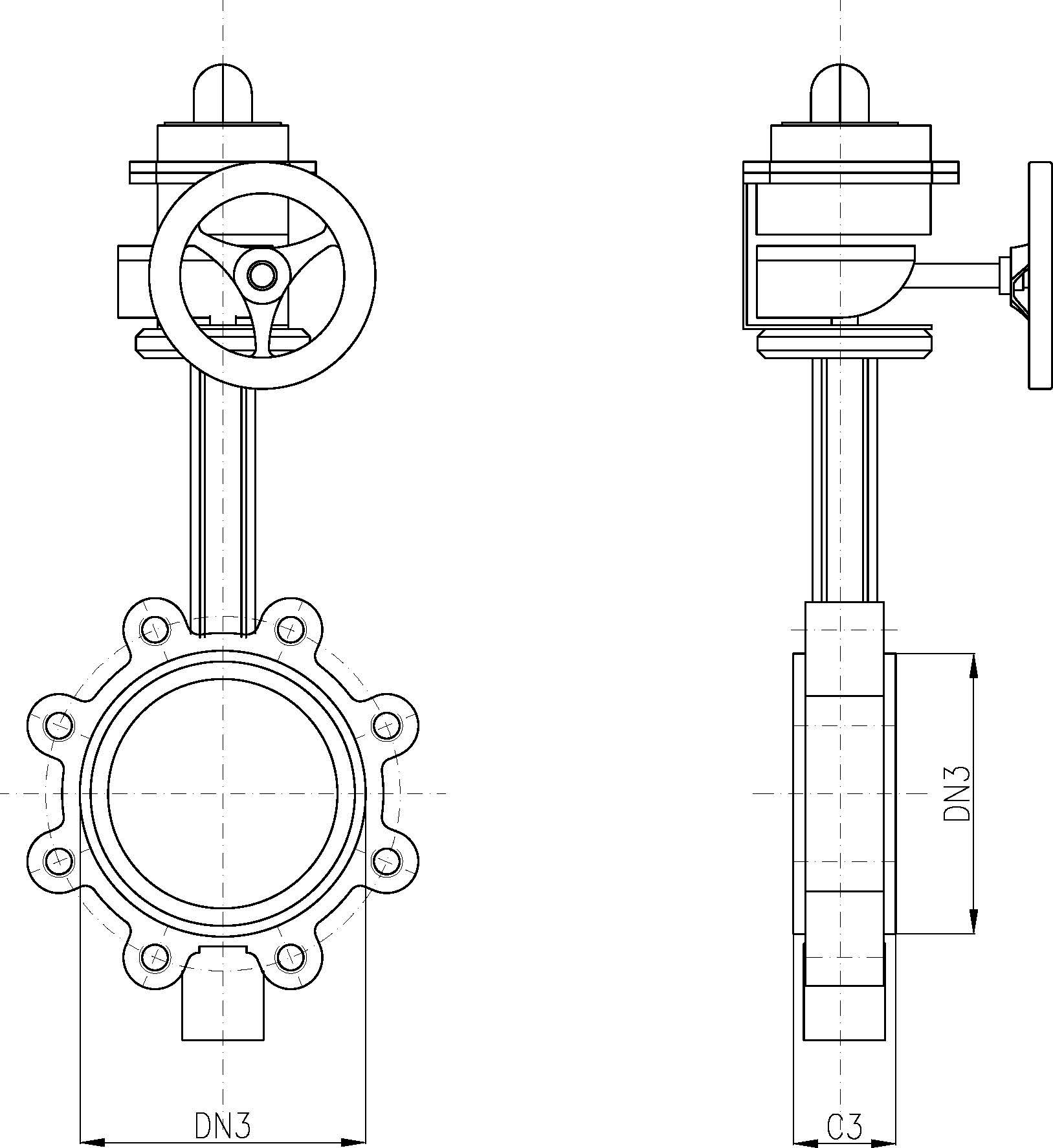

N.1 VALVOLA LUG IN ASPIRAZIONE PN16 DN 65= 65

VALVOLA LUG ASPIRAZIONE PN16

DN3

C3

DN65

DN65

46

DN80

DN80

46

DN100

DN100

52

DN125

DN125

55

DN150

DN150

56

DN200

DN200

62

DN250

DN250

68

DN300

DN300

77

DN350

DN350

77

DN350

DN350

265

DN400

DN400

102

5

(VI) PER VERSIONE SOPRABATTENTE:

N.1 riduzione eccentrica PN16 DN50xDN80= DN: DN50xDN80

RIDUZIONE ECCENTRICA PN16

DN2

DN3

B2

DN50xDN65

DN50

DN65

8

180

DN50xDN80

DN50

DN80

15

185

DN50xDN100

DN50

DN100

27

197

DN65xDN80

DN65

DN80

7

185

DN65xDN100

DN65

DN100

19

197

DN65xDN125

DN65

DN125

32

216

DN65xDN150

DN65

DN150

46

300

DN80xDN125

DN80

DN125

26

182

DN80xDN150

DN80

DN150

40

265

DN80xDN200

DN80

DN200

65

405

DN100xDN150

DN100

DN150

27

195

DN100xDN200

DN100

DN200

53

335

DN100xDN250

DN100

DN250

80

465

DN125xDN150

DN125

DN150

15

247

DN125xDN200

DN125

DN200

40

270

DN125xDN250

DN125

DN250

67

420

DN125xDN300

DN125

DN300

92

560

DN150xDN250

DN150

DN250

53

340

DN150xDN300

DN150

DN300

78

485

DN150xDN350

DN150

DN350

94

575

DN150xDN400

DN150

DN400

119

720

DN200xDN300

DN200

DN300

53

350

DN200xDN350

DN200

DN350

69

440

DN200xDN400

DN200

DN400

94

580

N.1 GIUNTO ANTIVIBRANTE FLANG. PN16 DN 65= 80

GIUNTO ANTIVIBRANTE PN16

DN3

C

DN50

DN50

105

DN65

DN65

115

DN80

DN80

130

DN100

DN100

135

DN125

DN125

170

DN150

DN150

180

DN200

DN200

205

DN250

DN250

240

DN300

DN300

260

DN350

DN350

265

DN400

DN400

265

N.2 KIT EN ADESCAMENTO G1"

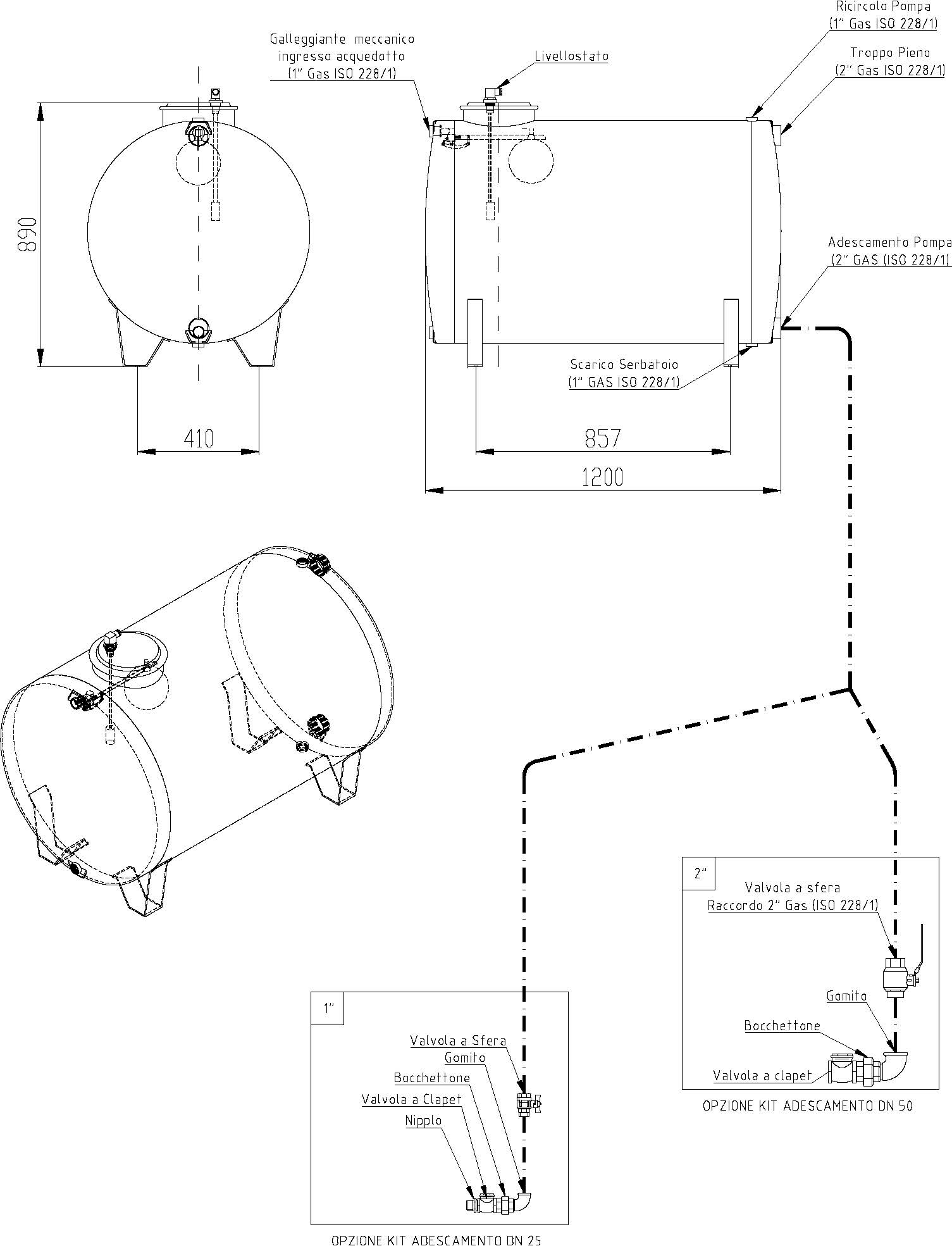

N.2 KIT SERBATOIO DI ADESCAMENTO 500LT CON GAL. MECCANICO + LIVELLOSTATO
